Компактные приточные установки с электрическим или водяным нагревателем

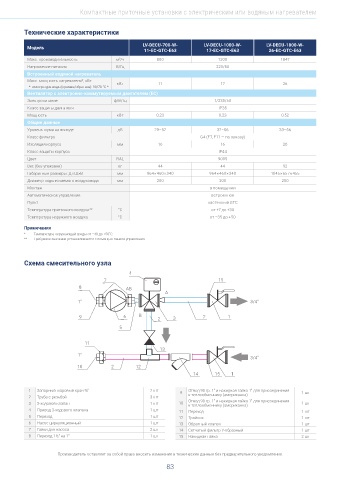

Компактная приточная установка Технические характеристики

LV-DECU…W-EC-GTC-E63 Модель LV-DECU-700-W- LV-DECU-1000-W- LV-DECU-1800-W-
11-EC-GTC-E63
26-EC-GTC-E63
17-EC-GTC-E63
с водяным нагревателем электронно-коммутируемым двигателем (EC) Макс. производительность м /ч 800 1200 1847
3
Напряжение питания В/Гц 220/50
Встроенный водяной нагреватель
Макс. мощность нагревателя*, кВт кВт 11 17 26
* температура воды (прямая/обратная): 90/70 °C *
Вентилятор с электронно-коммутируемым двигателем (EC)
Электропитание ф/В/Гц 1/230/50
LV-DECU-700-W-11-EC-GTC-E63 Класс защиты двигателя IP35
LV-DECU-1000-W-17-EC-GTC-E63 Мощность кВт 0,23 0,23 0,52
LV-DECU-1800-W-26-EC-GTC-E63 Общие данные
Уровень шума на выходе дБ 29ӏ52 32ӏ56 33ӏ56
Класс фильтра G4 (Е7, E11 Ӑ по заказу)
Изоляция корпуса мм 16 16 20
Класс защиты корпуса IP44
Цвет RAL 9005
Вес (без упаковки) кг 44 44 92
Габаритные размеры: ДӋ×ӋШӋ×В мм 964Ӌ×Ӌ460Ӌ×Ӌ340 964Ӌ×Ӌ460Ӌ×Ӌ340 1045Ӌ×Ӌ657Ӌ×Ӌ455
Диаметр подключаемого воздуховода мм 200 200 250
LV-DECU-W-EC-GTC-E63 Ӑ приточные установки, предназначенные для работы в помещени- Монтаж в помещении
ях небольших и средних объемов: офисах, магазинах, кафе, спортивных залах, апартаментах Автоматическое управление встроенное
и т.п. Пульт °C настенный GTC
от +7 до +30
Температура приточного воздуха**
Температура наружного воздуха °C от ӏ35 до +50
Примечания
• Влаго- и шумоизолированный корпус из оцинкованной стали с порошковым покрытием. * ** Температура окружающей среды от ӏ40 до +50˚C.
Требуемое значение устанавливается с помощью панели управления.
• Изоляция наружных стенок Ӑ вспененный каучук.
• Панельный фильтр G4 (по заказу E7, Е11).
• Встроенный водяной нагреватель. Схема смесительного узла
• Вентилятор с электронно-коммутируемым двигателем (EC). 4
• Датчик температуры приточного воздуха. 7 15
• Установка с интегрированной системой управления. 8 AB A
• Настенный пульт управления GTC. 1" 3/4"

Маркировка 9 6 B 2 3 2 1
5
LV-DECU-700-W-11-EC-GTC-E63

11
LV торговая марка LESSAR, Вентиляция 13
1" 3/4"
DECU название серии: приточная установка
10 2 12
700 типоразмер вентустановки 14 15 1
W тип нагревателя: водяной (встроенный) 1 Запорный шаровый кран ¾" 2 шт 9 Отвод 90 гр. 1" и накидная гайка 1" для присоединения 1 шт

11 мощность нагревателя, кВт 2 Труба с резьбой 3 шт к теплообменнику (американка)
Отвод 90 гр. 1" и накидная гайка 1" для присоединения
3 3-ходовой клапан 1 шт 10 к теплообменнику (американка) 1 шт
EC вентилятор с электронно-коммутируемым двигателем (EC) 4 5 Привод 3-ходового клапана 1 шт 11 Переход 1 шт
Переход
1 шт
GTC тип управления: настенный пульт 6 Насос циркуляционный 1 шт 12 Тройник 1 шт
Обратный клапан
1 шт
13
7 Гайки для насоса 2 шт 14 Сетчатый фильтр У-образный 1 шт
E63 производственная площадка: Россия, Тольятти 8 Переход 1½" на 1" 1 шт 15 Накидная гайка 2 шт
Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления. Производитель оставляет за собой право вносить изменения в технические данные без предварительного уведомления.
