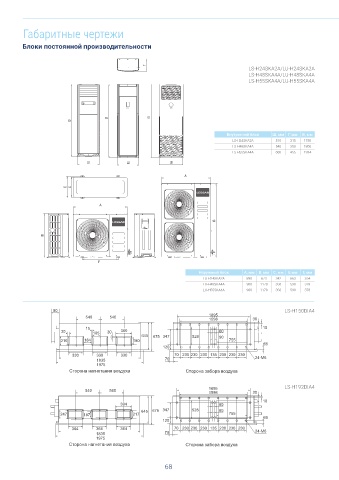

Габаритные размеры полупромышленных сплит-систем

Габаритные чертежи

Блоки постоянной производительности Блоки постоянной производительности

LU-H150DIA4
Г
LS-H24SKA2A/LU-H24SKA2A
LS-H48SKA4A/LU-H48SKA4A
LS-H55SKA4A/LU-H55SKA4A

1615 1250

В В
В
765
Внутренний блок Ш, мм Г, мм В, мм
LS-H24SKA2A 510 315 1750
LS-H48SKA4A 540 350 1800
LS-H55SKA4A 600 455 1934
Ш Ш Ш LU-H192DIA4

A

E C

1390
1615
A
B
765
B

F
Наружный блок А, мм B, мм C, мм E мм F, мм LU-HE96DTA4 LS-HE96DTA4
LU-H24SKA2A 890 673 342 663 354 Отверстие для крепежа
LU-H48SKA4A 900 1170 350 590 378 4 отв. ∅12×25
LU-H55SKA4A 900 1170 350 590 378

1462 1372
90 LS-H150DIA4 600 1231 1452
1695
540 540 1558
1598 30
15 10
30 165 30 360 60
645 675 347 528 90
210 184 180 755 704
65
120 758
797 1120
330 330 330 70 230 230 230 135 230 230 230 24-M6
1835 70
1975
Сторона нагнетания воздуха Сторона забора воздуха 40 668 206
153 153
LS-H192DIA4 306 (294) 306 440 400 494 528
1695
540 540
1598 30
10 Схема отверстий для выхода воздуха
394 60
645 675 347 528 90
247 187 217 755
65
120
364 364 364 70 230 230 230 135 230 230 230 24-M6 348
1835 70
1975
Сторона нагнетания воздуха Сторона забора воздуха 1139
Схема отверстий для входа воздуха
